Paradox K10V riasztó kezelőegység – nincs kijelző — csak állapotjelző led-ek — Paradox K10V

LED-es kezelő, álló

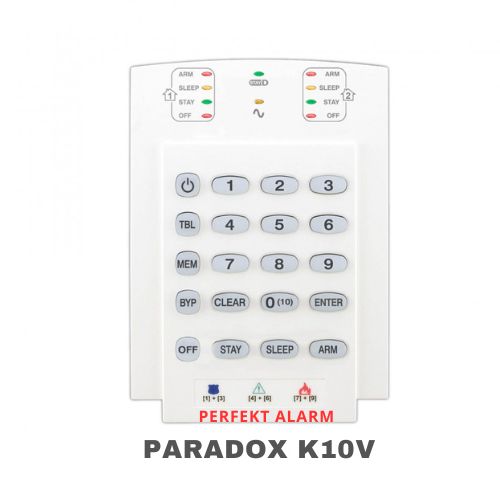

Így ismeri fel

Álló (portré) állású, fehér kezelő, kijelző nélkül.
Felül két külön oszlopban ARM, SLEEP, STAY, OFF feliratú LED-ek — bal oldalt az ①, jobb oldalt a ② területhez.
Középen egy szinusz jelű (hullámvonal) tápellátás-LED.
A számbillentyűk alatt egy sorban négy gomb: OFF, STAY, SLEEP, ARM.
Bal oszlopban be/ki jel, TBL, MEM, BYP gombok; alul CLEAR, 0 (10), ENTER.

Kijelző: Nincs kijelző — csak állapotjelző LED-ek
Típus: LED-es kezelő, álló
Milyen központhoz: Spectra SP, illetve Magellan MG5000 / MG5050 központokhoz.
Máshogy is hívják: K10V · K10-V · K10 V

Kezelési leírás lépésről lépésre

A PARADOX K10V (függőleges elrendezésű) kezelőegység. Fontos! Ha nem ismered a riasztórendszer ki/bekapcsoló kódját, akkor csak a [TBL] és a [CLEAR] gombokat javasolt használni a véletlen beélesítés elkerülése érdekében.

A [CLEAR] gomb a javítás, visszalépés egy adott menüből, vagy egy elrontott kódot követően. 🙂

Egyszerűsített útmutató a mindennapi használathoz.

1. Mi a teendő, ha világít a „TBL” (Hiba) gomb a K10V ledes kezelőegységen?

Nyomd meg a [TBL] gombot röviden, és nézd meg, melyik szám világít:

Ha a [2]-es gomb világít, nyomd meg egyszer röviden a kettes gombot. Gombnyomást követően a következő lámpák egyike világíthat:
[1] A központ akku gyenge/nincs (Ilyenkor cserélendő a sziréna akkumulátor is, mert onnan nincs visszajelzés és párban kell cserélni a központ akkumulátorával kb. 3,5-4 évente).
[2] Hálózati (AC~230V) hiba jelentkezett a központon.
[3] AUX túlterhelés

A [CLEAR] gomb kétszeri rövid megnyomásával visszalépsz az alap kijelzéshez. Ilyenkor a hiba nem szűnik meg, de legalább beazonosítottuk a problémát.
Ha akkumulátor hibát jelez a rendszer (gyenge vagy hiányzik), karbantartást igényel a riasztórendszer!

Más hiba esetén ha a [TBL] gomb rövid megnyomása után az alábbi számok valamelyike világít:

[4]-es gomb: Kommunikációs hiba (nem tud kommunikálni a távfelügyelettel).
[8]-as gomb: Az óra leállt (be kell állítani az időt és a dátumot). Tartós áramszünet vagy hibás, rossz akkumulátor esetén fordul elő. Karbantartás szükséges amennyiben rövidebb áramszüneteket sem képes áthidalni a rendszer.

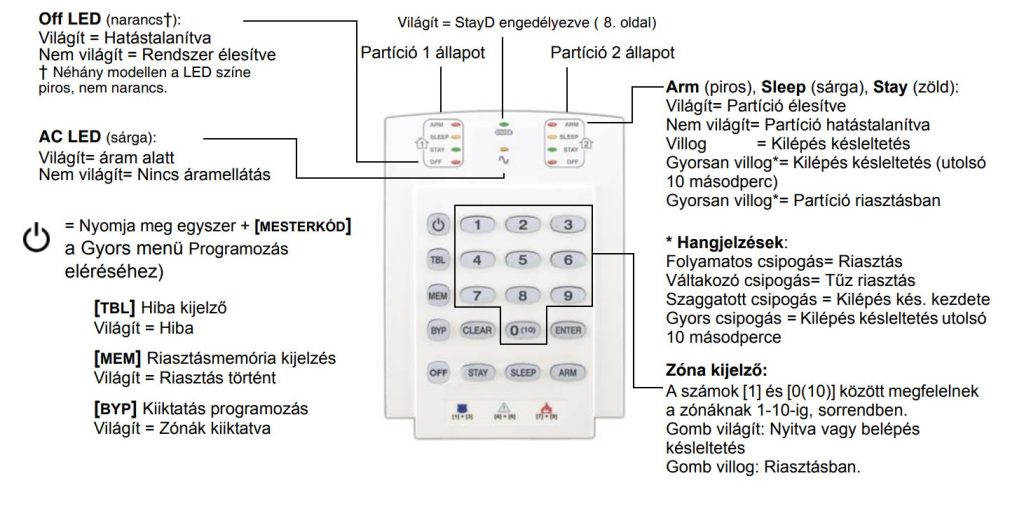

A Paradox K10V kezelőegység gombjainak és jelzőfényeinek magyarázata

2. Állapotjelző fények (LED-ek)

AC ~ : Sárga lámpa, ha világít, van hálózati tápellátás. Ha sötét a lámpa, áramszünet van.
HÁZ 1 / HÁZ 2: Ha világít, a rendszer (vagy az adott partíció) aktív. Általában normál lakásoknál csak az egyik terület/partíció van programozva, ezért nem hiba ha a kettes háznál nincs aktív lámpa.

3. Élesítési módok

A kód beírása után a rendszer alapértelmezetten élesedik, de használhatod a gyorsgombokat is (tartsd nyomva legalább 2 másodpercig):

Távozó, teljes élesítés (ARM): Távozáskor használd. Minden zóna beélesedik, védett lesz. Kilépéskor csipogás hallható.
- Művelet: [KÓD] vagy [ARM] gomb hosszan.
Otthoni élesítés (STAY): Ha otthon maradsz, de a héjat (ajtók, ablakok) védeni akarod. A belső mozgásérzékelők inaktívak maradnak. „Helybenmaradó” diszkrét élesítés, ilyenkor nincs kilépési csipogás a kezelőegységen.
- Művelet: [STAY] gomb hosszan, nem kell kód.
- Kikapcsolás csak érvényes kóddal lehetséges.
Éjszakai élesítés (SLEEP): Alvó élesítés, ilyenkor további zónák élesíthetők a STAY módhoz képest. Éjszakai diszkrét élesítés, ilyenkor nincs kilépési csipogás a kezelőegységen.
- Művelet: [SLEEP] gomb hosszan, nem kell kód.
- Kikapcsolás csak érvényes kóddal lehetséges.

4. Hatástalanítás (Kikapcsolás)

Belépéskor a kezelő csipogni kezd (belépési késleltetés).
Művelet: Csak írd be a [NÉGYJEGYŰ KÓDODAT].
Ha elrontottad a kódot, a [CLEAR] gomb egyszeri rövid megnyomásával tudsz javítani. Ekkor újra kell kezdeni a kódbevitelt az első számtól. 🙂

5. Fontos funkciógombok

Gomb	Funkció
Kikapcs IKON kinézetű gomb (bal felül) és OFF gomb	NEM KI/BEKAPCSOLÓ GOMB! Kódváltoztatásnál és egyéb mester felhasználóval elérhető funkciók eléréséhez van. 99%-ban nem kell nyomkodni.
BYP	Zónakiiktatás: Ha egy érzékelő hibás vagy szándékosan ki akarod hagyni (pl. kutyát hagysz a szobában).
MEM	Eseménymemória: Megmutatja, melyik zóna riasztott legutóbb.
TBL	Hiba kijelzés: Ha világít, hiba van. Nyomd meg, és a felvillanó szám jelzi a hiba típusát.
CLEAR	Törli a tévesen beírt számokat.
ENTER	Adatok rögzítése vagy belépés a programozásba. Feleslegesen nem kell nyomkodni, mert ki/bekapcsoláshoz nem kell használni.

6. Mi a teendő, ha világít a „TBL” (Hiba) gomb a PARADOX K10V kezelőegységnél?

Nyomd meg a [TBL] gombot, és nézd meg, melyik szám világít:

Hiba lista
[1] Rádiós zóna gyenge akku: Az akkufeszültség egy vagy több rádiós zónában alacsonyabb.
[2] Táphiba: Ötféle táphiba van – [1] A központ akku gyenge/nincs. [2] Hálózati (AC) hiba jelentkezett a központon. [3] AUX túlterhelés
jelentkezett a központon. [4] A rádiós kezelő AC hibát tapasztal. [5] A rádiós kezelő akku hibát tapasztal.
[3] Bell hiba: A bell kimenet letiltott/túlterhelt a központon.
[4] Kommunikációs hiba: Ha a vagyonvédelmi rendszer felügyelt, nem tud kommunikálni a távfelügyelettel.
[5] Szabotázs/Zóna vezeték hiba: A vezeték hiba egy vagy több zónában történt.
[6] Modul szabotázshiba: A modul szabotázskapcsolóját aktiválták.
[7] Tűzhurok hiba: Vezeték hiba a tűz zónában.
[8] Óravesztés: A riasztórendszer óráját újra kell programozni. Csak ezt a hibát próbálja meg egyedül javítani.

7. Pánikriasztás

Vészhelyzetben egyszerre két gomb nyomva tartásával (2 mp) indítható riasztás ha a telepítő felprogramozta ezt a funkciót:

[1] + [3]: Rendőrségi pánik.
[4] + [6]: Orvosi segélykérés.
[7] + [9]: Tűzjelzés.

Részletesebb leírás innen letölthető:Paradox K32LCD+ LCD kezelőegység egyszerűsített kezelési leírás:

Letölthető gyári leírás

Részletesebb, magyar nyelvű kézikönyv PDF-ben.

MG / SP kezelési leírás — K10H, K10V, K32LCD, K32, K35 (22 oldal)Megnyitás vagy letöltés
