Paradox TM70 kezelőegység – egyszerűsített kezelési leírás
Érintőképernyős kezelő

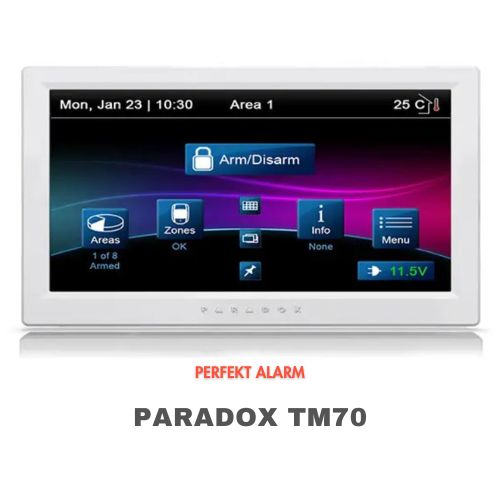

Így ismeri fel
- Nagyobb, kb. 7 colos színes érintőképernyő, fekvő, széles házban.
- Nincs fizikai számbillentyűzet.
- A képernyő felső sávjában dátum, idő és a terület (Area) neve látszik.
- A keret alján ritkított betűkkel a PARADOX felirat.
- Kijelző
- Színes érintőképernyő
- Típus
- Érintőképernyős kezelő
- Milyen központhoz
- Spectra SP és Digiplex EVO központokhoz egyaránt használható.
- Máshogy is hívják
- TM70 · TM-70
Kezelési leírás lépésről lépésre
Paradox TM70 kezelőegység. Fontos! Ha nem ismered a riasztórendszer ki/bekapcsoló kódját, akkor hiba esetén maximum az „i” (információs) ikon megnyomása javasolt a véletlen beélesítés elkerülése érdekében.
1. Mi a teendő, ha hibát jelez a rendszer?
Ha a képernyőn a bal második „ablak” kerete i (Info) ikon sárgán világít:
- Nyomd meg az i (Info), majd a Hibák ikont.
- A kijelzőn szövegesen megjelenik a hiba pontos oka (pl. akku hiba, kommunikációs hiba, óra hiba).
- Akku hiba: Ha „Gyenge akku” látható, akkumulátorcsere vagy karbantartás szükséges.
- Óra hiba: Ha az idő elállítódott, a Menüben az óra beállítása szükséges. Tartós áramszünet vagy hibás, rossz akkumulátor esetén fordul elő. Karbantartás szükséges amennyiben rövidebb áramszüneteket sem képes áthidalni a rendszer.
2. Állapotjelzés a képernyőn
- Élesít/Kikapcsol ikon: Itt látható a rendszer aktuális állapota.
- Zónák ikon: Itt ellenőrizheted, melyik ablak vagy ajtó maradt nyitva (piros szín jelzi a nyitott zónát).
- Lakat ikon: Ha zárt és piros, a rendszer élesítve van. Ha nyitott és zöld, a rendszer hatástalan.
3. Élesítési módok
- Távozó, teljes élesítés: Távozáskor használd. Minden zóna beélesedik, védett lesz. Kilépéskor csipogás hallható.
- Művelet: Nyomd meg hosszan az ÉLES lakat ikont.
- Otthoni élesítés (STAY): Ha otthon maradsz, de a héjat (ajtók, ablakok) védeni akarod. A belső mozgásérzékelők inaktívak maradnak. „Helybenmaradó” diszkrét élesítés, ilyenkor nincs kilépési csipogás a kezelőegységen.
- Művelet:
[STAY]gomb hosszan, nem kell kód. - Kikapcsolás csak érvényes kóddal lehetséges, a KI ikon megnyomását követően kóddal lehetséges.
- Művelet:
- Éjszakai élesítés (SLEEP): Alvó élesítés, ilyenkor további zónák élesíthetők a STAY módhoz képest. Éjszakai diszkrét élesítés, ilyenkor nincs kilépési csipogás a kezelőegységen.
- Művelet:
[SLEEP]gomb hosszan, nem kell kód. - Kikapcsolás csak érvényes kóddal lehetséges, a KI ikon megnyomását követően kóddal lehetséges.
- Művelet:
Nyomd meg az Élesít/Kikapcsol ikont hosszan, ez a kód nélküli gyors élesítési mód:
- Élesít (Szokásos): Távozáskor használd. Minden zóna védett lesz.
- Stay (Otthoni): Ha otthon maradsz, csak a héjat (ajtók, ablakok) védi, a belső mozgásérzékelők inaktívak.
- Sleep: További zónák élesednek be ilyenkor a Stay élesítéshez képest.
4. Hatástalanítás (Kikapcsolás)
Belépéskor a kezelő csipogni kezd (belépési késleltetés).
- Művelet: Nyomd meg a Kikapcs ikont és írd be a [KÓDODAT].
- Riasztás leállítása: Ha már szól a sziréna, ugyanígy a kód beírásával tudod leállítani.
5. Fontos funkciók
- Zónakiiktatás: Ha egy érzékelő hibás, vagy szándékosan ki akarod hagyni (pl. nyitva hagyott ablak).
- Művelet: [Menü] → [Biztonsági funkciók] → [Zónák kiiktatása] → [KÓD]. Válaszd ki a zónát, majd [Kész].
- Eseménymemória: Az utolsó riasztások megtekintése.
- Művelet: [i Info] → [Riasztás memória].
- Mesterkód módosítása: Új kódok hozzáadása vagy a régi cseréje.
- Művelet: [Menü] → [Felhasználói kódok] → [KÓD].
A PARADOX TM70 kezelőegység kompatibilis a Paradox Spectra (SP) és Magellan (MG) és EVO riasztórendszer központokkal.
